Études et chantiers
Un ouvrage en métal se décide longtemps avant d'être posé. Voici comment se déroule le travail, du premier passage sur place jusqu'au moment où l'ouvrage vous est remis.
01Le déroulement
Du relevé à la réception
Sept étapes, dans cet ordre. Aucune ne se saute sans que la suivante en paie le prix.
01
Le relevé sur place
Rien ne commence sur un plan. On vient mesurer ce qui existe : la hauteur réelle d'un étage, l'aplomb d'un mur, la largeur qui reste une fois les revêtements posés. Un bâtiment ancien n'est jamais d'équerre, et c'est le relevé qui le dit.
Ce qui en sortDes cotes réelles, relevées sur place, et des photos de chaque point délicat.
02
Le conseil sur le principe
Avant de dessiner, on tranche le principe : ce qui porte, ce qui se fixe où, ce qui se démonte. C'est là qu'on regarde aussi ce qui arrive après, les autres corps de métier, les revêtements, l'entretien.
Ce qui en sortUn principe arrêté, et les questions qui restent ouvertes, dites clairement.
03
La conception
L'ouvrage se dessine avec ses contraintes de fabrication et de pose. Une pièce trop longue ne passe pas dans la cage d'escalier ; une soudure inaccessible sur place se déplace en atelier. Ce sont ces arbitrages qui font la différence entre un beau dessin et un ouvrage posable.
Ce qui en sortUn dessin d'ensemble et les choix de profilés et d'assemblages.
04
Les plans d'atelier
Chaque pièce reçoit son plan : longueur de coupe, position des perçages, nature des assemblages, traitement de surface. C'est ce document qui part en fabrication, et il ne laisse rien à l'interprétation.
Ce qui en sortLes plans d'atelier, pièce par pièce, avec la nomenclature.
05
Le suivi de fabrication
On contrôle ce qui sort : les cotes, l'équerrage, la régularité des cordons, l'état de surface avant traitement. Une pièce fausse se reprend en atelier, pas sur le chantier.
Ce qui en sortUn contrôle avant traitement de surface, et un autre avant départ.
06

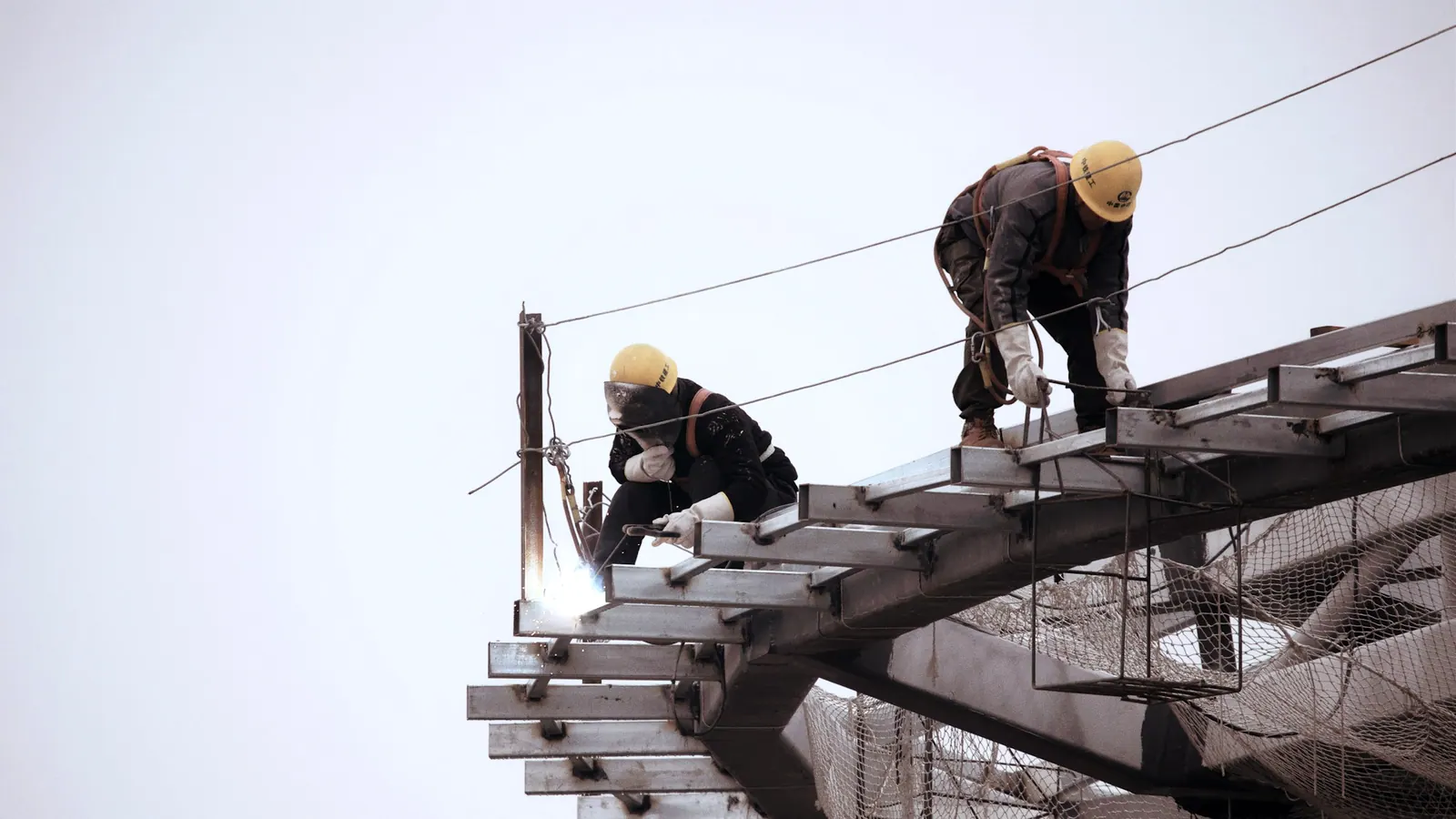

La pose et la coordination
Sur place, l'ordre des opérations compte autant que le geste : accès, levage, réservations, présence des autres corps d'état. Une pose bien préparée se joue avant d'arriver, pas pendant.
Ce qui en sortUn ouvrage posé, calé, fixé, et les interfaces traitées avec les autres.
07
La réception
On repasse point par point : jeux, alignements, fonctionnement des parties mobiles, finitions. Ce qui reste à reprendre est noté et repris, plutôt que laissé à la bonne volonté.
Ce qui en sortUne liste de points reprise avec vous, et l'ouvrage remis en état de servir.
02Le dessin
Ce que contient un plan d'atelier
Un plan d'atelier n'est pas une image de l'ouvrage : c'est la feuille de route de celui qui va le fabriquer. Il porte les cotes de coupe, la position des perçages, la nature de chaque assemblage.
Plan d'atelier, principe de tracé
03Le principe
Le chemin des efforts, en entier
Choisissez l'ouvrage, l'assemblage et le profil, puis déplacez la charge le long de l'ouvrage. Le panneau du bas dit ce que chaque choix change pour la fabrication et pour la pose.
Schéma de principe
charge au bord de la marquise
Ce que porte l'ouvrage
Une marquise est en porte-à-faux : rien ne la tient à son extrémité. Tout ce qui s'applique au bord revient dans le mur, et c'est la fixation au mur qui décide du reste.
Au bord, la même charge tire beaucoup plus fort sur la fixation haute : c'est ce cas qui commande la fixation au mur.
Ce que change le profil
Un plat est mince dans le sens de la charge : il fléchit, et cela se voit. En contrepartie il se coupe et se perce vite, il passe dans une réservation étroite et il se manipule seul à la pose.
Ce que change l'assemblage
Un assemblage boulonné se règle sur place, se contrôle à l'oeil et se démonte. Il suppose des trous percés au bon endroit avant d'arriver sur le chantier : un trou mal placé se rattrape mal. Les têtes de boulons restent visibles, ce qui se décide avec vous, pas après coup.
Les points qui travaillent
- Fixation hautesollicité
- Fixation bassesollicité
- Noeud du tirantsollicité
04Le cadre
Ce qui relève d'un autre métier
Certains ouvrages en métal touchent à la structure d'un bâtiment, ou demandent une autorisation avant d'être posés. Dans ces cas, le dossier revient à un professionnel inscrit au tableau cantonal, et cela se dit au premier rendez-vous, pas au milieu du chantier.
Ce travail de relevé, de conception, de plans d'atelier, de coordination et de suivi reste le même dans les deux cas. Il s'articule simplement avec celui du professionnel qui signe.
05Contact
Parler de votre projet
Un relevé commence toujours par une conversation : ce que vous voulez obtenir, où cela se pose, et ce qui existe déjà. Le téléphone suffit pour démarrer.
